1060线轨加工中心参数
文章出处:
人气：2846
发表时间：2020-09-16 08:21:52

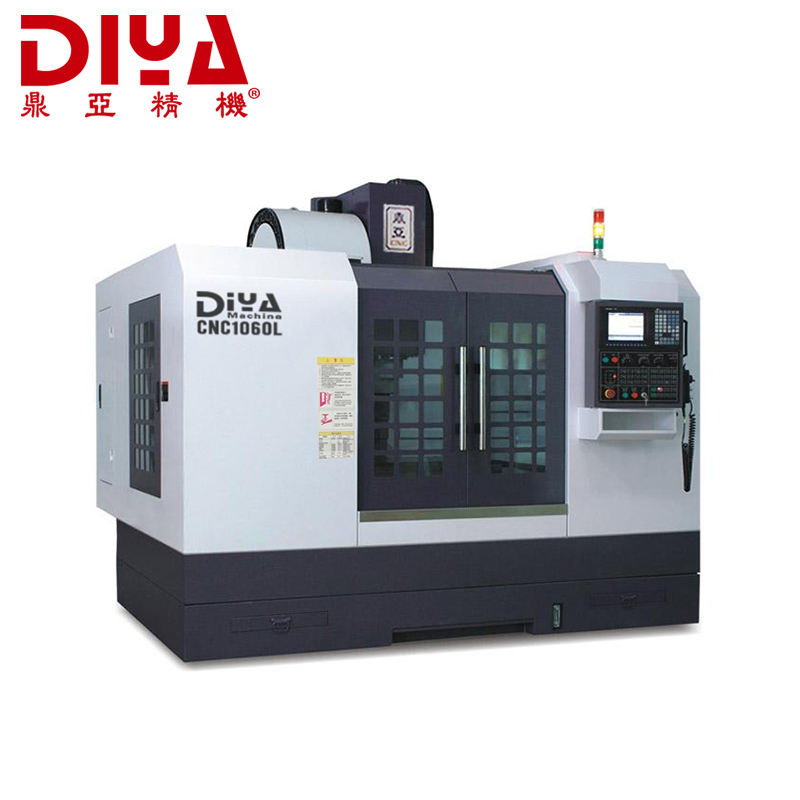

鼎亚精机1060线轨加工中心，三轴采用台湾上银滚柱线轨，可选配45或55宽的导轨，系统可选日本三菱、发那科或者台湾新代等，可选配链式排屑机，钣金定制等等。
工作台尺寸（mm） 600×1300
X轴行程（mm） 1000
Y轴行程（mm） 600
主轴箱上下行程（mm） 600
主轴最高转速（rpm） 12000（直联主轴）
主轴中心距立柱导轨面距离（mm） 660
主轴端面距工作台面距离（mm） 180-780
工作台T型槽（数目-尺寸*间距） 5-18*100
主轴 BT40∕φl50 （长鼻端）
X. Y轴滚珠丝杆规格 4016
Z轴滚珠丝杆规格 4016
X轴线轨规格 MSA45LA
Y轴线轨规格 MSA55LE
Z轴线轨规格 MSR55SLS
X.Y. Z电机联接方式 直联
推荐选用主电机功率（kW） 7.5
选用X.Y、Z向电机参数（三额定扭&M） 22、 22、 30
X、Y、Z快速移动速度（mmin） 48、 48、 48
工作台承重 800kg
光机净重约 5.5t
备注 “人'字型立柱
